厚銅PCB線圈板

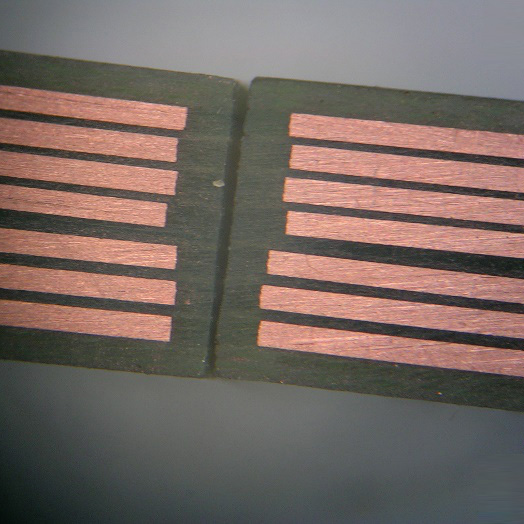

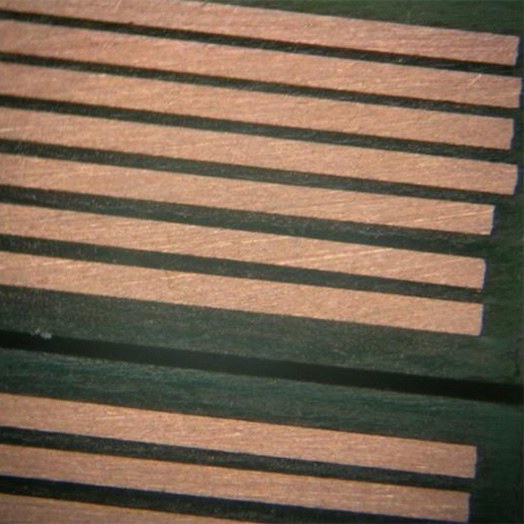

　　通過使用厚銅技術制作的PCB線圈板具有結構緊湊、導電率高、寬厚比大的優點。一般的覆銅板能夠做到的最大銅厚為3Oz，但通過使用我司厚銅技術制作的PCB線圈板單面即可達到12Oz的銅厚，極大的提高了銅的截面積，增強載流性能。且我司已申請?jiān)摵胥~PCB線圈板制作技術的專利。

　　申請?zhí)枺篊N200910086868.7

　　內容：本發明涉及一種線圈板的生產方法，根據生產需要的形狀直接沖裁設有定位孔的金屬板以形成所述線圈，每張所述線圈板沖裁有多個平板式初級線圈和/或次級線圈，所述初、次級線圈中設有磁芯孔，所述初、次級線圈的起始端連接頭和末端連接頭與所述金屬板連接。本發明還包括一種采用上述方式生產的線圈板以及采用該線圈板生產多層板變壓器的生產方法。本發明中的生產方法具有生產效率高，變壓器成本較低的優點，生產的多層板變壓器具有結構緊湊、導電效率高、寬厚比大的優點。

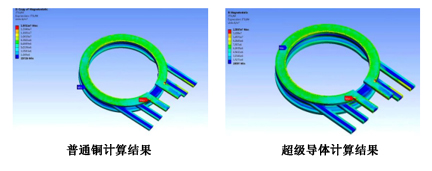

集成超級導體的線圈

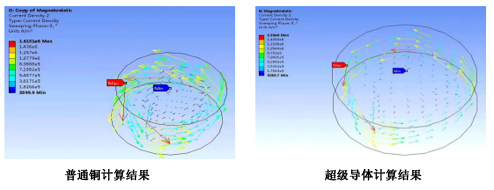

　　從數值上看，采用超級導體的變壓器銅耗比采用普通銅材料的變壓器銅耗下降了12.74%左右

　　從圖中分布可以看出，鐵耗下降了7%
